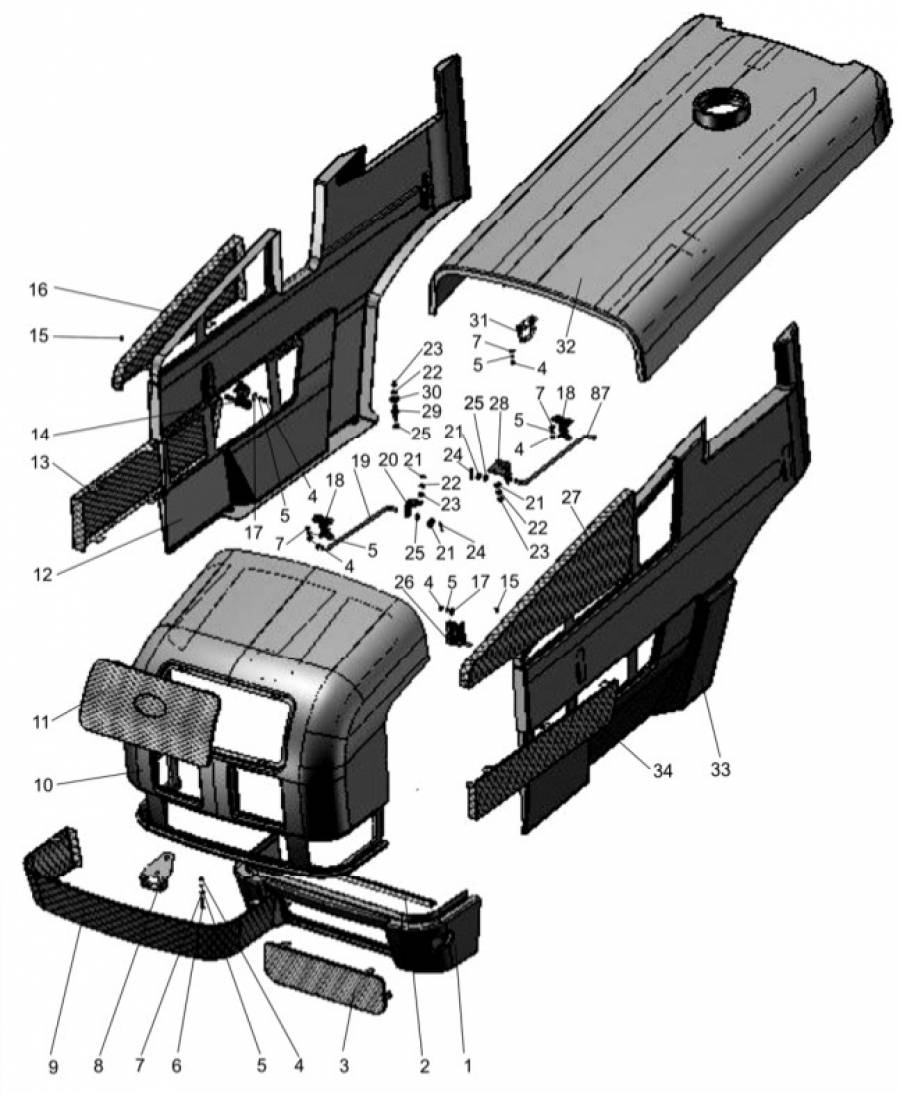

Облицовка (8400)

№ поз.

Артикул

Кол-во

Наименование

1

ТА1222-8400025

1

Фартук

2

А 37.08.045

1

Уплотнитель

3

923-8401088

1

Решетка

4

М6-6Н.6.019

24

Гайка ГОСТ5915-70

5

44

Шайба ОСТ37.001.115-75

6

В.М6-6gх40.58.019

2

Винт ГОСТ 17475-86

7

С6.01.019

12

Шайба ГОСТ11371-78

8

1523-8402420

1

Скоба

9

1523-8401087

1

Решетка

10

ТА1222-8400015

1

Маска

11

950.3-8401090

1

Решетка

12

ТА1222-8402320

1

Боковина

13

1523-8402318

1

Решетка

14

923-8402410-01

2

Замок

15

WFS-4213

6

Саморез

16

1523-8402322

1

Решетка

17

С6.01.019

29

Шайба ГОСТ6958-78

18

950.3-8400050

1

Зажим

19

90-8400070-01

1

Тяга

20

950.3-8400101

1

Кронштейн

21

С8.01.019

18

Шайба ГОСТ11371-78

22

50

Шайба ОСТ37.001.115-75

23

М8-6Н.6.019

26

Гайка ГОСТ5915-70

24

3.2х25.019

8

Шплинт ГОСТ 397-79

25

549А-1305044

6

Кольцо

26

923-8402410

2

Замок

27

1523-8402319

1

Решетка

28

950.3-8400102

1

Кронштейн

29

923-8400011

4

Фиксатор

30

С8.01.019

30

Шайба ГОСТ6958-78

31

1221-8402420

1

Скоба

32

ТА1222-8402020

1

Капот

33

ТА1222-8402310

1

Боковина

34

950.3-8402318

1

Решетка

35

1523-8402030

1

Рама

36

1523-8402041

2

Кронштейн

37

822-8400080-03

2

Трос управления

38

1523-8402039

2

Кронштейн

39

С12.01.019

1

Шайба ГОСТ11371-78

40

М12х1.25-6Н.6.019

2

Гайка ГОСТ5915-70

41

В.М5-6gх12.58.019

4

Винт ГОСТ 17473-80

42

70-4803023

2

Муфта

43

10 ОТ

4

Шайба ОСТ37.001.115-75

44

М10-6gх30.88.35.019

4

Болт ГОСТ 7796-70

45

70-3401093

10

Наконечник рычага

46

923-8400033

6

Стержень

47

М10-6Н.6.019

10

Гайка ГОСТ5915-70

48

920-8400140

1

Опора

49

80-8402410

2

Замок

50

М6-6gх16.88.35.019

12

Болт ГОСТ 7798-70

51

1523-8402060

1

Дуга

52

М8-6gх20.88.35.019

16

Болт ГОСТ 7796-70

53

1523-8402085

2

Кронштейн

54

М6-6gх14.88.35.019

4

Болт ГОСТ 7798-70

55

1321-8402095-Б

2

Фиксатор

56

М6-6gх20.88.35.019

4

Болт ГОСТ 7798-70

57

923-8400060

1

Кронштейн

58

1523-8400170

1

Опора

59

920-8400140-01

1

Опора

60

21054

1

Пневмоподъемник

61

80-6707096

1

Ось

62

923-8400140-01

2

Опора

63

923-8402095-Б

2

Фиксатор

64

923-8400045

4

Петля

65

923-8400040

2

Опора

66

М8-6gх30.88.35.019

8

Болт ГОСТ 7796-70

67

923-8400031

4

Ось

68

1222.4-8402045

1

Стяжка

69

1221.4-8402070

1

Стойка

70

923-8400033-01

2

Стержень

71

1523-8402110

1

Планка

72

М8-6gх40.88.35.019

2

Болт ГОСТ 7795-70

73

М6-6gх45.88.35.019

2

Болт ГОСТ 7795-70

74

80-6708225

1

Кронштейн

75

90-8400012-Б

1

Кронштейн

76

М8-6gх45.88.35.019

2

Болт ГОСТ 7795-70

77

1221.4-8400086

1

Стяжка

78

М10-3p/6gх45.66.019

2

Шпилька ГОСТ 22034-76

79

1221.3-8402090-01

1

Дуга

80

1523-8402082

1

Обечайка

81

М6-6gх25.88.35.019

6

Болт ГОСТ 7798-70

82

1221.3-8402101

1

Экран

83

1221.3-8402102

1

Уплотнитель

84

1221.3-8402075

1

Опора

85

С16.01.019

2

Шайба ГОСТ11371-78

86

С10.01.019

4

Шайба ГОСТ6958-78

87

90-8400070

1

Тяга
