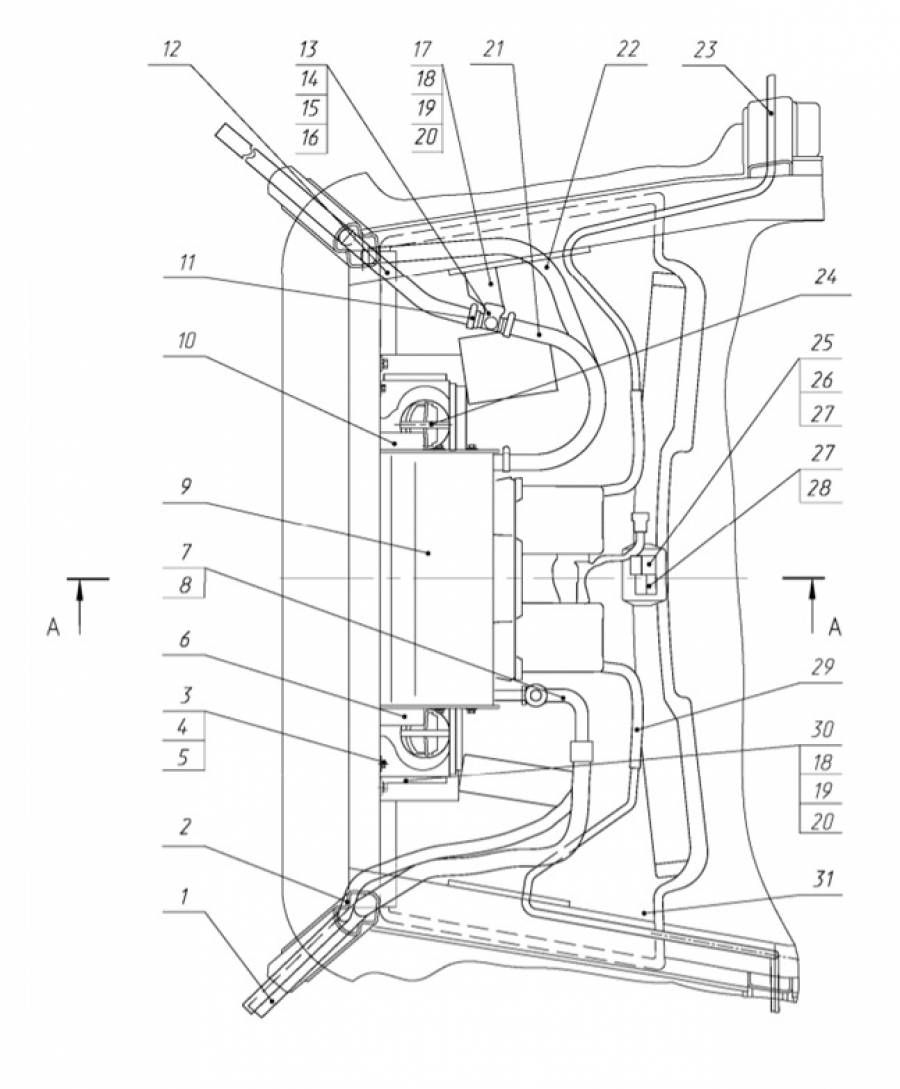

Установка отопителя-охладителя (8101)

№ поз.

Артикул

Кол-во

Наименование

1

90010GN

1

Шланг N10*

2

90006GN

1

Шланг N6*

3

2

Болт М8-6gх25.88.35.019 ГОСТ 7796-70

4

4

Шайба С 8.01.019 ГОСТ 6958-78

5

4

Шайба 8Т ОСТ 37.001.115-75

6

3022-8101020

1

Кронштейн

7

70110FG027

1

Фитинг*

8

70110FG014

1

Фитинг*

9

U003CF041E

1

Климатический блок*

10

3022-8101020-01

1

Кронштейн

11

20-32/9-С6W

4

Хомут с червячной резьбой

12

2822ДЦ-8100014

1

Шланг

13

1

Кран ПО 11

14

2

Винт В.М5-6gх16.58.019 ГОСТ 17473-80

15

2

Гайка М5-6Н.6.019 ГОСТ5927-70

16

2

Шайба 5Т ОСТ 37.001.115-75

17

1522-8101034

1

Кронштейн

18

8

Болт М6-6gх25.88.35.019 ГОСТ 7798-70

19

8

Шайба С 6.01.019 ГОСТ 11371-78

20

8

Шайба 6Т ОСТ 37.001.115-75

21

1522-8101012-04

1

Шланг

22

3022-8101011-02

1

Шланг

23

3022-8101012

2

Трубка

24

1522-8104100

6

Дефлектор

25

0682164

1

Выключатель вентилятора

26

067060/1

1

Табличка темп./скорость*

27

068407/0

2

Ручка*

28

068011/1

1

Термостат*

29

2

Трубка*

30

3022-8101017

1

Стенка

31

1522-8101110-Б или 1522П-8101110 или

ОТ 1522-8101110

1

Панель

32

2

Болт М16-6gх25.88.35.019 ГОСТ 7796-70

33

2

Шайба С 16.01.019 ГОСТ6958-78

34

2

Шайба 16Т ОСТ 37.001.115-75

35

3022-8101100

2

Кронштейн

36

2

Болт М8-6gх65.88.35.019ГОСТ 7796-70

37

3

Винт В.М6-6gх40.58.019 ГОСТ 17473-80

38

3

Гайка М6-6Н.6.019 ГОСТ5915-70

39

2522-6105021

3

Шайба

40

1

Уплотнитель SD-1-04

41

А30.04.017-01

2

Колпачок

42

А30.04.017

12

Колпачок

43

4

Элемент фильтрующийВ 4702

 ТУ BY 500218629.019-2006

44

1522-8104023-А

2

Решетка

45

1522-8104030

2

Рамка

46

80-8100011-Б

1

Крышка

47

80-8100012

2

Заслонка

48

14

Болт М6-6gх30.88.35.019 ГОСТ 7796-70

49

22

Шайба С 6.01.019 ГОСТ 11371-78
